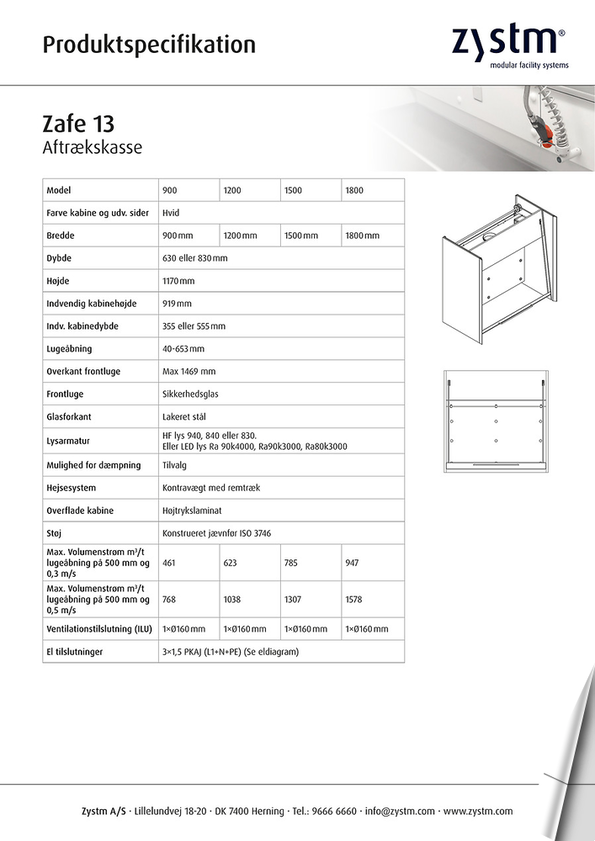

Zafe 13 - Flipbook - Side 1
Produktspecifikation
Zafe 13
Aftrækskasse
Model
900
Farve kabine og udv. sider
Hvid
Bredde
900 mm
Dybde
630 eller 830 mm
Højde
1170 mm
Indvendig kabinehøjde
919 mm
Indv. kabinedybde
355 eller 555 mm
Lugeåbning
40-653 mm
Overkant frontluge
Max 1469 mm
Frontluge
Sikkerhedsglas
Glasforkant
Lakeret stål
Lysarmatur
HF lys 940, 840 eller 830.
Eller LED lys Ra 90k4000, Ra90k3000, Ra80k3000
1200
1500
1800
1200 mm
1500 mm
1800 mm
Mulighed for dæmpning
Tilvalg
Hejsesystem
Kontravægt med remtræk
Overflade kabine
Højtrykslaminat
Støj
Konstrueret jævnfør ISO 3746
Max. Volumenstrøm m3/t
lugeåbning på 500 mm og
0,3 m/s
461
623
785
947
Y:TegningerBirgitteNyt katalog 2014Bilag 101.idw
Max. Volumenstrøm m3/t
lugeåbning
på 500 mm og
0,5 m/s
768
1038
1307
1578
Ventilationstilslutning (ILU)
1×Ø160 mm
1×Ø160 mm
1×Ø160 mm
1×Ø160 mm
El tilslutninger
3×1,5 PKAJ (L1+N+PE) (Se eldiagram)
Bilag 101.idw
