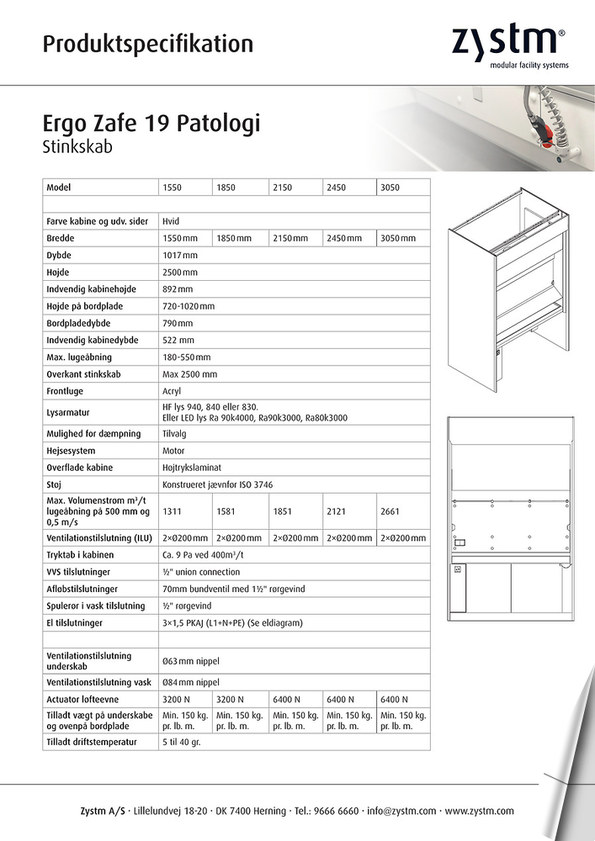

Ergo Zafe 19 patologi - Flipbook - Side 1
Produktspecifikation
Ergo Zafe 19 Patologi
Stinkskab
Model
1550
Farve kabine og udv. sider
Hvid
Bredde
1550 mm
Dybde
1017 mm
Højde
2500 mm
Indvendig kabinehøjde
892 mm
Højde på bordplade
720-1020 mm
Bordpladedybde
790 mm
Indvendig kabinedybde
522 mm
Max. lugeåbning
180-550 mm
Overkant stinkskab
Max 2500 mm
Frontluge
Acryl
Lysarmatur
HF lys 940, 840 eller 830.
Eller LED lys Ra 90k4000, Ra90k3000, Ra80k3000
Mulighed for dæmpning
Tilvalg
Hejsesystem
Motor
Overflade kabine
Højtrykslaminat
Støj
1850
2150
2450
3050
1850 mm
2150 mm
2450 mm
3050 mm
Ergo zafe Patologi 19
Konstrueret jævnfør ISO 3746
3
Max. Volumenstrøm m /t
lugeåbning på 500 mm og
0,5 m/s
1311
Ventilationstilslutning (ILU)
2×Ø200 mm 2×Ø200 mm
1581
1851
2121
2661
2×Ø200 mm 2×Ø200 mm 2×Ø200 mm
Tryktab i kabinen
Ca. 9 Pa ved 400m /t
VVS tilslutninger
½" union connection
Afløbstilslutninger
70mm bundventil med 1½" rørgevind
Spulerør i vask tilslutning
½" rørgevind
El tilslutninger
3×1,5 PKAJ (L1+N+PE) (Se eldiagram)
Ventilationstilslutning
underskab
Ø63 mm nippel
Ventilationstilslutning vask
Ø84 mm nippel
Actuator løfteevne
3200 N
Tilladt vægt på underskabe
og ovenpå bordplade
Min. 150 kg. Min. 150 kg.
pr. lb. m.
pr. lb. m.
Tilladt driftstemperatur
5 til 40 gr.
3
3200 N
6400 N
6400 N
6400 N
Min. 150 kg. Min. 150 kg. Min. 150 kg.
pr. lb. m.
pr. lb. m.
pr. lb. m.
Zystm A/S • Lillelundvej 18-20 • DK 7400 Herning • Tel.: 9666 6660 • info@zystm.com • www.zystm.com
